<h1 align="center"> 🔊⌨️ AcousticKeyBoard </h1> <p align="center"> <em> ❓脑洞大开：做一个能听懂键盘敲击键位的「玩具」，学习信号处理 / 深度学习 / 安卓 / Django。 </em> </p> <p align="center"> <em> 基于声学信号处理及深度学习的键盘敲击识别系统。 </em> </p> <p align="center"> <img src="docs/demo.gif" alt="demo" width="100%" /> </p>

👉 B 站 Demo 演示。

💡Ideas

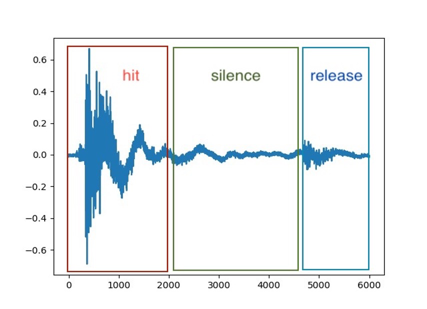

上图为完整的按键信号（采样率：48 kHz）。

1）💥 脑洞

• 按键敲击最高世界记录约为 800 / min，平均每 75 ms 敲击一次键盘，即按键重叠发生在 3,600 的 silence 片段。
• 单人敲击键盘场景下，Hit 片段不会重合，并且不同按键所处位置、形状有所区别，Hit 具有可识别特征。
• 空格与其他按键形状不同，敲击声已明显不同。
• 不同按键周围的固体环境有差异，声音信号基于固体传导，在峰段存在差异。

2）📈 预测结果

<img src="docs/idea.png" alt="idea" width="50%" />

A-V，LSTM。

🔍 Processing

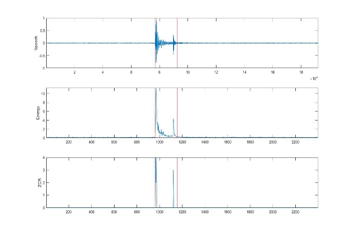

1）有效信号提取（Voice activity detection）

代码：apps/keyboard/core/vad.py

2）降噪（中值滤波，Median filter）

3）特征提取（梅尔频率倒谱系数，Mel-frequency cepstrum）

代码：apps/keyboard/core/mfcc

4）训练

基于 Tensorflow 搭建 LSTM 模型，在堆层数不多的情况已经达到比较好的效果。

pythonCopy
class LstmModel(BLstmModel):
    MODEL_NAME = constants.AlgorithmModel.LSTM

    def get_model(self, max_label_num: int, input_shape: Tuple[int], *args, **kwargs) -> tf.keras.Sequential:
        return tf.keras.models.Sequential(
            [
                tf.keras.layers.LSTM(units=100, return_sequences=False, input_shape=input_shape),
                tf.keras.layers.Dense(units=max_label_num, activation="softmax"),
            ]
        )

代码：apps/keyboard/core/algorithm

📦 Usage

预测：

pythonCopy
import numpy as np

from apps.keyboard import constants, models
from apps.keyboard.core.format import get_mfcc
from apps.keyboard.core.vad import vad

def predict(inst_id: int, signal: list) -> dict:
    model_inst = models.AlgorithmModelInst.objects.get(id=inst_id)

    # vad
    signal_np = np.asarray(signal, dtype=np.float64) / constants.TRANSFER_INT
    left, _ = vad(signal_np)

    # mfcc
    dataset = models.Dataset.objects.get(id=model_inst.dataset_id)
    mfcc_feature = get_mfcc(vec=signal_np[: dataset.length + 1], fs=dataset.fs)

    # predict
    tf_model = model_inst.load_model()
    scores = tf_model.model.predict(np.expand_dims(mfcc_feature, 0))
    return constants.ID_LABEL_MAP[np.argmax(scores)]

更多：apps/keyboard/handler/model_inst.py。

🔧 Installation

App

<img src="docs/mobile.png" alt="idea" style="zoom:60%;">

AcousticKeyBoard-Mobile 👉 https://github.com/ZhuoZhuoCrayon/AcousticKeyBoard-Mobile。

Web

1）在 env 文件下创建 dc_dev.env 文件，导入环境变量。

shellCopy
SECRET_KEY=fixme
APP_NAME=ak-web-backend
APP_VERSION=v1
# RUN_ENV dev|stag|prod
DC_ENV=dev
# DB local
DC_MYSQL_NAME=root
DC_MYSQL_PASSWORD=
DC_MYSQL_HOST=localhost
DC_MYSQL_PORT=3306
# Redis local
DC_REDIS_HOST=localhost
DC_REDIS_PASSWORD=
DC_REDIS_PORT=6379
# user
DC_SUPER_USER_NAME=crayon
DC_SUPER_PASSWORD=123
AK_ROOT = **/AcousticKeyboard/AcousticKeyboard/in_python

2）创建 MySQL 数据库。

sqlCopy
/* 注意修改成自己的APP_NAME */
CREATE DATABASE `ak-web-backend` DEFAULT CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;

3）运行

shellCopy
# migrate
python manage.py migrate

# server
python manage.py runserver

# worker
celery-A djangocli worker-linfo

📣Things to know

• 每个人敲击键盘习惯不同，泛化模型能力难度比较大。
• 学术价值有但不高，更多是基于这个 idea 进行学习。
